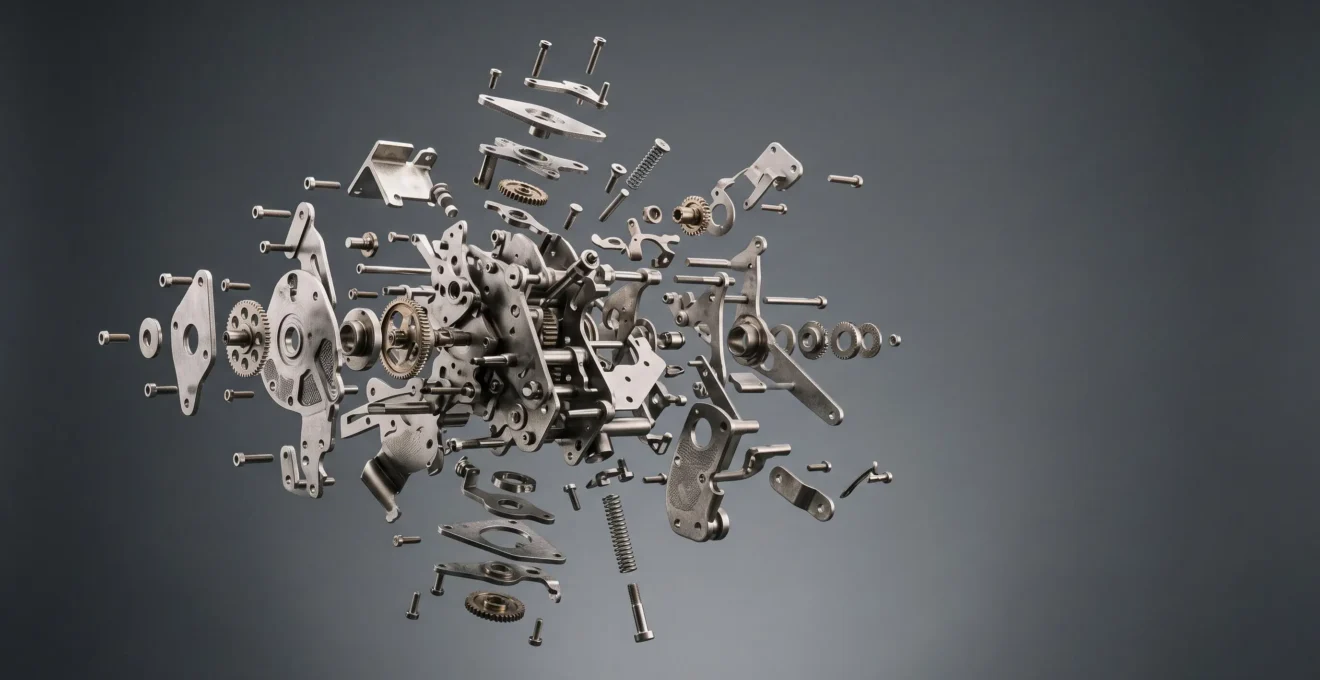

Comment rendre compréhensible un mécanisme de 500 pièces en une image ?

En tant que responsable SAV ou rédacteur technique, un scénario vous est familier : le téléphone sonne, et pour la dixième fois de la semaine, un client est bloqué à l’étape 3 du montage. La pièce A ne s’emboîte pas dans la pièce B. Pourtant, la notice est détaillée, le texte est précis. Vous passez alors de précieuses minutes à guider l’utilisateur par téléphone, répétant une explication qui aurait dû être limpide dès le départ. Ce temps perdu, multiplié par des centaines d’appels, représente un coût opérationnel considérable et une source de frustration majeure, tant pour vos équipes que pour vos clients.

Face à ce problème, la réaction habituelle est d’ajouter plus de texte, de détailler davantage les étapes, voire de produire de longues vidéos. Mais si la solution n’était pas d’ajouter de l’information, mais de repenser radicalement la manière dont elle est présentée au cerveau humain ? L’enjeu n’est pas de simplement « montrer » les pièces, mais de guider l’esprit de l’utilisateur sans friction, en prévenant les erreurs de perception avant même qu’elles ne surviennent. Un schéma technique n’est pas une simple illustration ; c’est une interface cognitive. Sa réussite ne tient pas à l’esthétique, mais à sa capacité à réduire la charge mentale nécessaire à l’assemblage.

Cet article plonge au cœur de cette science de la clarté. Nous allons déconstruire les mécanismes de perception qui transforment un simple dessin en un guide infaillible. Vous découvrirez pourquoi un texte seul est une source d’erreurs, comment organiser l’information visuelle pour ne pas submerger l’utilisateur, et quelle est la méthode contre-intuitive pour concevoir des documentations qui divisent par deux les appels à votre service client. Il est temps de passer d’une logique de rédaction à une logique de conception cognitive.

Pour vous guider dans cette démarche, cet article est structuré pour répondre aux questions les plus critiques que se pose tout concepteur de notice. Le sommaire ci-dessous vous permettra de naviguer directement vers les points qui représentent vos défis quotidiens.

Pourquoi un texte seul génère 5 fois plus d’erreurs qu’avec un schéma ?

La supériorité d’une communication visuelle sur un simple texte n’est pas une opinion, mais un fait neurologique. Le cerveau humain ne traite pas les informations verbales et visuelles de la même manière. Un texte dense et technique impose une charge cognitive élevée : l’utilisateur doit lire, décoder les mots, se créer une représentation mentale de l’objet, puis imaginer l’action à réaliser. Chaque étape de ce processus est une source potentielle d’erreur et de fatigue mentale. Un schéma, lui, court-circuite une partie de ce travail en présentant directement la représentation spatiale de l’objet et son contexte.

Ce phénomène est brillamment expliqué par la science. Comme le formalise la théorie du double codage, les informations visuelles sont traitées simultanément par deux canaux cérébraux (le système verbal et le système imagé), renforçant ainsi la mémorisation et la compréhension. En revanche, un texte n’active que le système verbal. C’est ce qui explique le psychologue Allan Paivio dans ses travaux fondateurs :

Selon la théorie du « double codage » (dual coding theory) (Clark & Paivio, 1991), les textes (mots ou phrases) sont traités et encodés seulement dans le système verbal tandis que les images le sont également dans le système visuel.

– Allan Paivio, Thèse de doctorat, Université Lyon 2

Concrètement, un schéma bien conçu ne se contente pas d’illustrer, il réduit activement la charge cognitive. L’utilisateur voit l’orientation de la pièce, son point d’insertion et la relation entre les composants en un seul coup d’œil. Il n’a plus à « traduire » un texte abstrait en une action physique. Cette économie d’effort mental diminue drastiquement les risques d’inversion, de mauvais alignement ou d’oubli d’une pièce. C’est pourquoi un manuel qui s’appuie sur le visuel est non seulement plus agréable, mais fondamentalement plus sûr et efficace, une exigence qui trouve même un écho dans la législation. Par exemple, la réglementation européenne sur les machines impose de fournir des instructions d’assemblage claires, faisant du schéma un outil de conformité autant que pédagogique.

Comment placer 30 repères sans rendre votre schéma illisible ?

Un schéma surchargé de numéros, de flèches et de lignes dans tous les sens devient aussi inutile qu’une absence de schéma. Le défi n’est pas de tout montrer, mais de montrer l’essentiel de manière organisée. La clé pour gérer un grand nombre de repères est d’abandonner l’idée d’une numérotation brute et d’adopter une logique de hiérarchie visuelle. Le but est de guider l’œil de l’utilisateur, de regrouper ce qui va ensemble et de créer un parcours de lecture logique, même sur une image statique.

Pour y parvenir, plusieurs techniques sont à votre disposition. Au lieu de numéroter les pièces de 1 à 30 dans un ordre arbitraire, regroupez-les par sous-ensembles fonctionnels. Par exemple, toutes les vis et fixations du « bloc moteur » pourraient être repérées par des bulles bleues, tandis que celles du « carter » seraient en vert. Cette simple distinction par couleur crée des « îlots » d’information que le cerveau peut traiter séparément, réduisant la sensation de chaos. Une autre approche consiste à utiliser des lignes de repère de différentes épaisseurs ou styles (pointillés, continus) pour distinguer les pièces principales des composants secondaires. L’objectif est de créer une grammaire visuelle cohérente tout au long de la documentation.

Comme le montre l’image ci-dessus, le simple fait de regrouper les éléments par une caractéristique commune (ici, la couleur) crée un ordre instantanément perceptible. Les logiciels de CAO modernes offrent des outils puissants pour mettre en place cette hiérarchie. Des solutions comme AutoCAD permettent de gérer des calques dédiés pour différents types de repères, tandis que Fusion 360, avec son approche collaborative, facilite la création rapide de vues éclatées organisées. Même un outil comme Blender peut être utilisé pour créer des rendus esthétiques où la hiérarchie est suggérée par l’éclairage ou la mise au point.

Vue éclatée ou vue en coupe : laquelle pour une notice de montage ?

Le choix entre une vue éclatée et une vue en coupe n’est pas une question de préférence esthétique, mais de finalité. Chaque type de vue répond à un besoin de compréhension différent. Utiliser la mauvaise vue pour la mauvaise tâche est une recette garantie pour la confusion et les appels au SAV. Pour une notice de montage, où l’objectif est de montrer comment des pièces distinctes s’assemblent, la vue éclatée est presque toujours la meilleure solution.

La vue éclatée déconstruit un mécanisme en séparant ses composants le long d’un ou plusieurs axes. Sa force est de montrer trois choses simultanément : l’identité de chaque pièce, leur ordre d’assemblage et leur axe d’insertion. Elle répond directement à la question de l’utilisateur : « Quelle pièce va où, et dans quel ordre ? ». Elle est idéale pour les manuels de montage, les catalogues de pièces détachées ou les instructions de maintenance préventive. Elle transforme un objet complexe en une séquence d’actions logiques.

La vue en coupe, quant à elle, « tranche » virtuellement l’objet pour en révéler le fonctionnement interne. Elle est parfaite pour expliquer comment les pièces interagissent une fois assemblées, pour montrer des flux (de liquide, d’air) ou pour visualiser des mécanismes cachés. Elle répond à la question : « Comment ça marche à l’intérieur ? ». Elle est donc plus adaptée à des documents de formation technique, des analyses de conception ou des diagnostics de panne. Tenter d’utiliser une vue en coupe pour un montage est contre-productif, car elle cache une partie des composants et ne montre pas clairement la séquence d’assemblage.

L’erreur d’échelle qui fait croire qu’une vis mesure 10 cm

C’est l’une des erreurs les plus simples et pourtant les plus dévastatrices dans une notice de montage : la mauvaise perception des proportions. Un utilisateur regarde un schéma, voit une vis qui semble aussi longue que son doigt, et va chercher dans son kit une pièce de 10 cm, alors que la vis requise ne mesure que 2 cm. Cette confusion, due à une distorsion de l’échelle sur le papier ou à l’écran, conduit à des tentatives de montage avec les mauvaises pièces, des filetages endommagés, et inévitablement, un appel au support technique.

Le cerveau humain est très mauvais pour juger de la taille absolue d’un objet sur une représentation 2D sans point de référence. Un schéma technique n’est pas une photographie ; les proportions peuvent être volontairement modifiées pour améliorer la lisibilité d’une zone. Le problème survient lorsque cette distorsion n’est pas communiquée à l’utilisateur. Penser que le lecteur « devinera » la bonne taille est une hypothèse dangereuse. La clarté exige d’être explicite.

Pour éradiquer ce type d’erreur, plusieurs solutions simples et efficaces existent :

• L’échelle 1:1 : Pour les petites pièces comme les vis, les écrous ou les joints, la solution la plus efficace est d’inclure un petit encadré où la pièce est dessinée à sa taille réelle (échelle 1:1). L’utilisateur peut alors simplement poser sa pièce sur le dessin pour vérifier qu’il a la bonne.
• La cotation explicite : Pour les pièces plus grandes, indiquez toujours les dimensions critiques directement sur le schéma. Une simple cote « 22 mm » à côté d’une vis lève toute ambiguïté.
• Le repère visuel universel : Si la cotation n’est pas possible, l’ajout d’un élément à l’échelle connue (comme une main stylisée ou une pièce de monnaie à côté de l’objet) peut donner une idée instantanée des proportions.

Ces précautions peuvent sembler triviales, mais elles sont le rempart le plus efficace contre les erreurs de sélection de composants, qui sont une source majeure de frustration et de perte de temps pour l’utilisateur final.

Quand créer vos schémas : avant ou après la rédaction du texte ?

La méthode traditionnelle de documentation technique suit une logique séquentielle : on rédige d’abord le texte des instructions, puis on demande à un dessinateur de créer des images pour illustrer les points jugés complexes. Cette approche « texte d’abord » est non seulement inefficace, mais elle est la cause profonde de nombreuses notices confuses. La bonne pratique, dans un contexte de production moderne, est radicalement inverse : il faut adopter une approche « schéma d’abord » (visual-first).

Penser le schéma avant le texte oblige à se poser les bonnes questions en amont. Pour créer la vue éclatée d’une étape d’assemblage, vous devez impérativement déconstruire l’opération, identifier les pièces critiques, l’ordre précis, les risques d’erreur potentiels (inversion, mauvais sens…). Le schéma devient alors un outil de validation du processus lui-même. Si vous n’arrivez pas à rendre une étape claire visuellement, c’est peut-être que l’étape elle-même est mal conçue. Le texte, dans un second temps, ne vient plus que commenter et enrichir le visuel, en apportant des précisions (couples de serrage, avertissements de sécurité) que l’image seule ne peut pas transmettre.

Cette méthode est d’autant plus pertinente que les outils modernes permettent d’automatiser une grande partie du processus, réduisant la pression sur les délais. Comme le notait déjà il y a plusieurs années Garth Coleman de Dassault Systèmes, la pression pour commercialiser rapidement les produits pousse les entreprises à optimiser la création de documentation. Des solutions logicielles permettent de réutiliser directement les données de la CAO 3D pour générer illustrations, vues éclatées et animations.

Pourquoi une erreur d’échelle de 2% représente 15 000 € de surcoût moyen ?

Un surcoût de 15 000 € pour une simple erreur de 2% sur un plan peut sembler exagéré, mais dans le contexte d’un projet industriel ou d’un chantier, c’est un scénario malheureusement réaliste. L’erreur d’échelle n’est pas un simple désagrément ; elle est le point de départ d’une réaction en chaîne aux conséquences financières désastreuses. Pour bien comprendre l’ampleur du problème, il faut décomposer les coûts cachés qui en découlent.

Imaginons un plan pour une installation industrielle. Une pièce maîtresse en acier, qui doit mesurer 5 mètres, est représentée avec une erreur d’échelle de 2%, soit 10 centimètres de plus. La pièce est fabriquée sur la base de ce plan erroné. Le jour de l’installation sur le chantier, elle ne s’emboîte pas. C’est ici que les coûts commencent à s’accumuler de manière exponentielle :

1. Coût de la non-conformité : La pièce fabriquée est inutilisable. Il faut soit la retoucher (si possible), soit la refabriquer entièrement. Ce coût direct peut facilement atteindre plusieurs milliers d’euros en fonction du matériau et de la complexité (ex: 5 000 €).
2. Coût de l’arrêt de production : Pendant que la pièce est refaite, l’équipe sur le chantier est à l’arrêt. Le coût d’immobilisation d’une équipe de plusieurs techniciens, avec la location des engins (grues, nacelles), peut s’élever à 10 000 € par jour ou plus.
3. Coûts logistiques : La nouvelle pièce doit être acheminée en urgence sur le site. Les frais de transport express pour une pièce volumineuse ou lourde ajoutent un surcoût non négligeable (ex: 500 €).

Dans ce scénario plausible, le total s’élève à 15 500 €, transformant une « petite » erreur de dessin en une perte financière sèche. Ce calcul ne prend même pas en compte les pénalités de retard contractuelles, qui peuvent encore alourdir la facture.

Cette démonstration par l’absurde prouve qu’un schéma technique n’est pas un simple document de support. C’est un document contractuel et opérationnel dont la précision est critique. Chaque détail, chaque cote, chaque échelle a une implication financière directe. Investir dans des processus de validation rigoureux n’est donc pas une dépense, mais une assurance contre des pertes bien plus importantes.

Pourquoi l’œil humain ne détecte que 60% des défauts réels ?

L’affirmation selon laquelle l’œil humain est un détecteur de défauts imparfait, ne repérant qu’une partie de la réalité, repose sur un principe fondamental de la psychologie cognitive : la cécité d’inattention. Notre cerveau ne fonctionne pas comme une caméra qui enregistre passivement tout ce qui se trouve dans son champ de vision. Au contraire, il filtre activement l’information pour se concentrer sur ce qu’il juge pertinent à un instant T. Si l’attention d’un monteur est focalisée sur l’alignement de deux pièces, il peut littéralement ne pas « voir » un pictogramme de danger situé juste à côté.

Cette filtration attentionnelle est un mécanisme de survie efficace, mais elle devient un handicap dans un contexte où chaque détail compte. Un opérateur peut inspecter visuellement un assemblage des dizaines de fois sans remarquer une inversion de polarité ou l’oubli d’un joint, simplement parce que son attention est concentrée ailleurs. C’est pour pallier cette faillibilité humaine que la signalétique de sécurité et les instructions techniques doivent utiliser des codes universels, non ambigus et à fort impact visuel. On ne peut pas compter sur l’utilisateur pour « remarquer » le danger ; il faut le lui imposer visuellement.

C’est tout l’objet des pictogrammes normalisés. Comme le souligne un expert en signalétique, « L’idée étant de prévenir le moindre risque sans tenir compte du langage avec des symboles graphiques pour un avertissement ou une indication. » Ces symboles sont conçus pour être décodés instantanément par le cerveau, sans effort de traduction linguistique ou d’interprétation. Leur forme, leur couleur et leur simplicité sont optimisées pour « casser » le filtre attentionnel et transmettre un message critique. En France, l’importance de cette standardisation est reconnue au niveau réglementaire, avec la norme ISO EN 7010 obligatoire en France depuis 2014 pour toute nouvelle installation de panneaux de sécurité. Cette obligation garantit que, quel que soit le lieu de travail ou l’origine de l’employé, un triangle jaune signifiera toujours « avertissement » et un cercle rouge barré « interdiction ».

Comment éviter les erreurs d’échelle qui coûtent 15 000 € sur chantier ?

Nous avons vu comment une simple erreur d’échelle peut engendrer des coûts exorbitants. La bonne nouvelle est que ces erreurs sont entièrement évitables. Elles ne sont pas le fruit de la fatalité, mais d’un manque de processus de validation robustes dans la chaîne de création de la documentation technique. Pour éradiquer ce risque, il ne suffit pas de « faire plus attention » ; il faut intégrer des points de contrôle systématiques, une véritable checklist anti-erreur qui transforme la précision de l’échelle en un critère de qualité non négociable.

La responsabilité de la validation ne doit pas reposer sur une seule personne. Elle doit être partagée entre le concepteur, le rédacteur technique et même une personne « test » extérieure au projet. Mettre en place un processus formel de relecture croisée spécifiquement dédié aux dimensions et aux proportions est l’investissement le plus rentable que vous puissiez faire pour garantir la fiabilité de vos plans. Cela passe par une série d’actions concrètes, de la conception à la diffusion du document final. Voici une feuille de route pratique pour intégrer cette culture de la précision dans vos équipes.

En fin de compte, la prévention des erreurs d’échelle se résume à une discipline simple : ne jamais présumer que l’utilisateur devinera juste. Chaque fois que vous laissez une place à l’ambiguïté, vous créez une porte d’entrée pour une erreur coûteuse. En systématisant ces vérifications, vous transformez vos schémas en véritables outils de productivité et de fiabilité, qui construisent la confiance de vos clients au lieu de la miner.

Pour mettre en pratique ces conseils et réduire durablement les erreurs liées à votre documentation, l’étape suivante consiste à auditer vos manuels existants avec ce nouveau regard, en traquant chaque source potentielle de charge cognitive ou d’ambiguïté visuelle.
