Comment éviter les erreurs d’échelle qui coûtent 15 000 € sur chantier ?

Sur un chantier, peu de choses provoquent un tel effroi que la prise de conscience qu’un mur est monté au mauvais endroit, qu’une réservation a été oubliée ou qu’une canalisation n’est pas alignée. La cause est souvent la même : une erreur d’échelle sur le plan, ce document censé être la source unique de vérité. La plupart des professionnels pensent qu’une simple relecture attentive suffit à parer à ce problème. On vérifie les cotes, on jette un œil à l’échelle indiquée dans le cartouche et on se lance.

Pourtant, cette approche ignore la complexité de la chaîne d’impression et de manipulation. Une erreur peut se glisser à chaque étape : lors de l’export PDF, dans les paramètres du traceur, ou simplement à cause d’une confusion entre les unités métriques et impériales sur un plan d’origine étrangère. Le risque n’est pas seulement une question de « bien faire son travail », c’est une problématique de gestion de risque mesurable et quantifiable.

Et si la véritable clé n’était pas seulement de « vérifier » mais d’instaurer un protocole de contrôle systématique qui engage la responsabilité de chaque intervenant ? Cet article ne se contentera pas de vous rappeler l’importance de la précision. Il va décortiquer l’anatomie d’une erreur d’échelle, vous donner une méthode de vérification infaillible en 30 secondes, et vous montrer comment le choix d’un simple support papier peut sauver vos plans, et votre budget.

Cet article propose une approche rigoureuse pour sécuriser chaque étape, de la conception numérique à la manipulation du plan sur le terrain. Le sommaire ci-dessous détaille les points de contrôle essentiels que nous allons aborder pour transformer l’incertitude en maîtrise totale.

Pourquoi une erreur d’échelle de 2% représente 15 000 € de surcoût moyen ?

Une erreur de 2% peut paraître négligeable. Sur une cote de 10 mètres, cela ne représente que 20 centimètres. Anodin ? Loin de là. Sur la structure d’un bâtiment, ces 20 centimètres peuvent signifier qu’une poutre préfabriquée ne rentre pas, qu’un ferraillage de fondation est mal positionné, ou qu’une ouverture est décalée par rapport aux attentes. Le coût de 15 000 € n’est pas une estimation alarmiste, mais la résultante d’une cascade de conséquences très concrètes sur un projet de construction standard.

La première dépense est la démolition et la reconstruction. Casser une semelle de fondation ou un mur porteur fraîchement coulé engendre des coûts de main-d’œuvre, d’évacuation des gravats et de rachat de matériaux. Ce gaspillage a aussi un impact écologique direct. Par exemple, le gaspillage de béton armé, dont la production génère entre 285 et 400 kg de CO₂eq par mètre cube, pèse lourdement sur le bilan carbone du projet.

S’ajoutent ensuite les coûts indirects liés aux retards. Chaque jour de perdu sur un chantier a un coût fixe (location de matériel, salaires, pénalités de retard). Une erreur d’échelle peut bloquer plusieurs corps de métier, créant un effet domino dévastateur sur le planning. Enfin, il y a le risque juridique, qui est le plus critique. Comme le rappellent des experts en droit immobilier, la responsabilité de l’architecte peut être engagée.

Lorsque le désordre est grave, la garantie décennale peut jouer, l’architecte étant considéré comme constructeur.

– Cabinet d’avocats en droit immobilier, Quels recours si l’architecte commet une erreur dans les plans ?

Une simple erreur de mise à l’échelle n’est donc pas une faute technique mineure. C’est un risque financier, logistique et légal qui peut mettre en péril la rentabilité d’un projet et la réputation des professionnels impliqués.

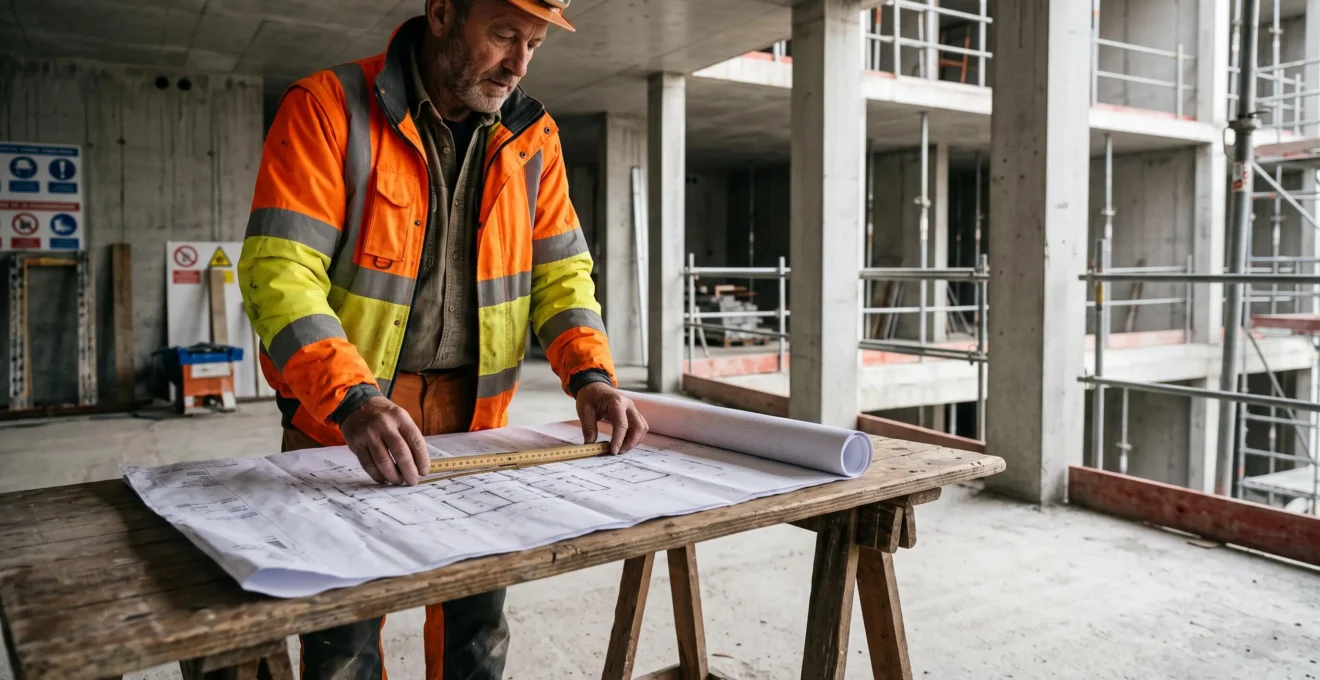

Comment vérifier en 30 secondes que votre plan A0 est à l’échelle ?

Face à l’enjeu, la vérification ne peut reposer sur une simple impression de confiance. Elle doit être un réflexe systématique, rapide et efficace. Oubliez les vérifications approximatives. La méthode la plus sûre est une vérification croisée en trois points qui confronte le monde numérique, le support papier et la réalité du chantier. Cette procédure ne prend pas plus d’une minute par plan et doit devenir un rituel à la réception de toute nouvelle impression.

Le principe est simple : on ne fait pas confiance à l’échelle indiquée dans le cartouche, on la vérifie. L’échelle « 1/50 » ou « 1/100 » n’est qu’une intention ; ce qui compte, c’est la réalité physique de l’impression sur le papier. Pour cela, un double-mètre ou un kutch et un élément de référence connu sont vos meilleurs alliés.

La méthode garantit que ce qui a été dessiné sur l’ordinateur correspond exactement à ce qui est imprimé, et que cette impression est cohérente avec les standards du bâtiment. C’est la seule façon de s’assurer que le plan est un outil de travail fiable et non une source d’erreurs potentielles.

Plan d’architecte : A0 ou A1 pour une villa de 150 m² ?

Le choix du format d’impression est souvent perçu comme un détail logistique, alors qu’il s’agit d’une décision stratégique qui impacte directement l’exploitabilité du plan sur le chantier. Pour une villa de 150 m², le débat se situe généralement entre le format A0 (841 x 1189 mm) et le format A1 (594 x 841 mm). Il n’y a pas de réponse unique, car le « bon » format dépend de l’usage et de l’échelle du plan.

Le format A0 est le format roi pour la vision d’ensemble. Pour un plan de masse ou un plan de niveau complet d’une villa de 150 m² à l’échelle 1/50, l’A0 offre l’espace nécessaire pour afficher toutes les cotes, les annotations et les détails sans qu’ils se chevauchent. Déployé sur une table de chantier, il permet à l’architecte, au métreur et au chef de chantier d’avoir une discussion éclairée en visualisant l’intégralité du projet. Sa taille imposante est son principal avantage et son principal inconvénient : il est difficilement manipulable par une seule personne sur un site exposé au vent.

Le format A1 est le format de la mobilité et du focus. Il est parfaitement adapté pour des plans de détails (plan de ferraillage, schéma électrique) ou pour des vues partielles du projet à une échelle plus grande (1/20). Pour la villa de 150 m², imprimer le plan de niveau sur un A1 à l’échelle 1/50 obligerait à des compromis : soit en réduisant la taille des textes et des cotes au risque de les rendre illisibles, soit en scindant le plan en deux, ce qui fait perdre la vue d’ensemble. En revanche, un jeu de plans A1 pour les différents corps de métier (plomberie, électricité) est extrêmement pertinent.

En synthèse, la bonne pratique pour une villa de 150 m² est souvent d’avoir un jeu de plans maîtres en A0 pour la coordination générale, et plusieurs jeux de plans de travail en A1, plus maniables, pour les équipes sur le terrain.

L’erreur métrique/impérial qui décale tout de 2,54 fois

Parmi les erreurs d’échelle les plus insidieuses, celle de la confusion entre le système métrique et le système impérial est sans doute la plus dévastatrice. Elle ne crée pas un petit décalage de quelques pourcents, mais multiplie ou divise toutes les dimensions par un facteur de 2,54. Un plan conçu en pieds et en pouces, mais interprété par un logiciel ou un traceur comme étant en mètres et centimètres, devient une caricature inutilisable. Une porte de 7 pieds (213 cm) se transforme en une ouverture de 7 mètres.

Cette erreur, bien que grossière, survient plus souvent qu’on ne le pense, notamment dans trois contextes précis :

• L’utilisation de logiciels non configurés : Certains logiciels de CAO (Conception Assistée par Ordinateur), notamment ceux d’origine américaine, peuvent être paramétrés par défaut en unités impériales. Un utilisateur non averti qui crée un plan sans vérifier les unités de base du projet génère une bombe à retardement.
• La collaboration internationale : Sur des projets impliquant des cabinets d’architecture ou des bureaux d’études étrangers (notamment anglo-saxons), il est fréquent de recevoir des plans sources en unités impériales. La conversion doit être faite avec une rigueur absolue lors de l’intégration dans les documents de travail français.
• L’import de blocs ou de détails : Le danger vient aussi de l’import de « blocs » (des composants de dessin pré-faits, comme un lavabo, une porte, un arbre) téléchargés sur des bibliothèques en ligne. Si un bloc conçu en pouces est inséré dans un plan en centimètres sans conversion, il apparaîtra 2,54 fois plus grand.

Le seul rempart contre cette erreur est la vigilance systématique lors de l’import et de l’export de fichiers. Il est impératif de toujours vérifier les unités du fichier source et de s’assurer que les paramètres d’import/export sont correctement réglés sur « métrique ». La checklist de vérification mentionnée précédemment (contrôle numérique/papier/réel) permet de détecter immédiatement cette anomalie grossière, mais il est préférable de l’éviter à la source.

Comment conserver vos plans A0 lisibles après 50 manipulations sur chantier ?

Un plan d’architecte, même parfaitement juste, ne vaut rien s’il devient illisible après quelques jours sur le chantier. La pluie, la boue, les frottements, les pliages et dépliages répétés ont raison des supports papier classiques. Le choix du papier n’est donc pas une question d’esthétique, mais de pérennité de l’information. Investir dans une impression de qualité sur un support inadapté, c’est comme construire sur de mauvaises fondations.

Un plan de chantier peut être manipulé plus de 50 fois au cours de sa vie : consulté par le maçon, puis le plaquiste, puis l’électricien, enroulé, déroulé, posé sur des parpaings, exposé à l’humidité. Un papier standard de 80 g/m² se déchire à la première averse. Un papier couché de 120 g/m², bien que plus robuste, finira par se fendre au niveau des plis et les inscriptions deviendront floues au contact de l’eau. Pour les plans « maîtres », ceux qui servent de référence tout au long du chantier, il est impératif d’utiliser un support conçu pour ces conditions extrêmes.

Le tableau ci-dessous, inspiré des données de fournisseurs spécialisés, compare les options disponibles pour comprendre l’importance de ce choix.

Le papier Tyvek, un matériau synthétique non tissé, s’impose comme la solution de référence. Bien que son grammage soit inférieur à celui d’un papier couché épais, sa structure en fibres de polyéthylène le rend virtuellement indéchirable et totalement imperméable. C’est l’assurance que les cotes et les détails resteront lisibles du premier au dernier jour du chantier. Comme le souligne le fabricant Antalis France, ce support est spécifiquement pensé pour les environnements hostiles.

Tyvek® est adapté aux conditions rudes, difficiles et même extrêmes : eau, agents chimiques, chaleur, froid, manipulations brutales, utilisation à long terme en extérieur.

– Antalis France, Fiche produit Tyvek, papier synthétique non tissé

Pourquoi un texte seul génère 5 fois plus d’erreurs qu’avec un schéma ?

L’esprit humain traite l’information visuelle de manière fondamentalement différente de l’information textuelle. Un schéma n’est pas juste une « jolie image » à côté d’un texte ; c’est un mode de communication plus direct, plus rapide et surtout, moins ambigu. Le vieil adage « une image vaut mille mots » est particulièrement vrai sur un chantier où la clarté et la rapidité de compréhension sont essentielles.

La supériorité du schéma repose sur plusieurs principes cognitifs. Premièrement, notre cerveau est câblé pour traiter les formes, les couleurs et les relations spatiales avec une efficacité redoutable. L’information visuelle arrive au cerveau de manière quasi instantanée, alors que la lecture d’un texte est un processus séquentiel et plus lent. Deuxièmement, un schéma montre les relations entre les éléments. Une note textuelle comme « La cloison C1 doit être positionnée à 3,50m de la façade Nord et à 2,10m du mur porteur Est » est correcte, mais demande un effort mental pour être visualisée. Un plan de coupe, lui, *est* cette relation, visible en un coup d’œil.

L’ambiguïté est le principal ennemi du texte. Prenons une note simple : « Installer la prise à 50 cm du coin de la pièce ». De quel coin s’agit-il ? Lequel des quatre ? À quelle hauteur ? Et comment cette position interagit-elle avec l’ouverture de la porte ? Un schéma, même simple, avec une cote et un symbole, lève instantanément toutes ces incertitudes. Il fournit un contexte spatial que les mots peinent à décrire sans lourdeur.

C’est pourquoi un bon plan d’exécution ne se contente pas de lister des instructions. Il les montre. La combinaison d’un schéma précis et d’annotations textuelles concises est le format le plus robuste pour minimiser les erreurs d’interprétation. Le texte explique le « quoi » et le « pourquoi », le schéma montre le « où » et le « comment ». Se priver du schéma, c’est ouvrir la porte à l’interprétation, et donc à l’erreur.

Comment organiser vos plans en 3 niveaux de hiérarchie efficaces ?

Un jeu de plans de construction n’est pas un document unique, mais un système d’information organisé. Pour être efficace, cette information doit être hiérarchisée. Tenter de tout mettre sur un seul plan est la garantie de créer un document surchargé, illisible et donc dangereux. Une organisation rigoureuse en trois niveaux de « zoom » permet à chaque intervenant de trouver l’information dont il a besoin, sans être pollué par des détails qui ne le concernent pas.

Niveau 1 : Le Plan de Situation et le Plan de Masse. C’est le niveau le plus global. Le plan de situation (échelle 1/20000 à 1/5000) localise le terrain dans la commune. Le plan de masse (échelle 1/500 à 1/200) positionne le projet sur le terrain, montre les limites de propriété, les accès, les réseaux et la topographie. Ce niveau est essentiel pour les démarches administratives (permis de construire) et pour les premières étapes du chantier (terrassement, raccordements).

Niveau 2 : Les Plans Généraux du Bâtiment. C’est le cœur du projet. On y trouve les plans de tous les niveaux, les façades et les coupes, généralement à une échelle de 1/100 ou 1/50. Ces documents définissent la géométrie du bâtiment, la distribution des pièces, la position des ouvertures et les cotes principales. Ce sont les plans de référence pour le gros œuvre et pour la coordination de tous les corps de métier. C’est à ce niveau que le « plan coté », mentionné dans les textes réglementaires comme l’article R 431-9 du code de l’urbanisme, prend tout son sens.

Niveau 3 : Les Plans d’Exécution et de Détails. C’est le niveau de « zoom » maximal. À des échelles allant de 1/20 à 1/1, ces plans se concentrent sur des points techniques spécifiques : un détail de ferraillage, un plan de calepinage de carrelage, un schéma d’assemblage de charpente, ou le plan du tableau électrique. Chaque corps de métier (maçon, charpentier, plombier, électricien) travaille principalement avec ces plans d’exécution qui traduisent les intentions des plans généraux en instructions de mise en œuvre précises.

Cette structure à trois niveaux n’est pas une contrainte bureaucratique. C’est une méthode de travail qui assure la clarté et la cohérence de l’information à toutes les échelles du projet.

Comment numériser des plans fragiles de 1920 sans les endommager ?

La numérisation de plans anciens, particulièrement ceux datant des années 1920, représente un défi unique. Ces documents ne sont pas de simples archives ; ils sont souvent le seul témoin d’une construction, essentiel pour tout projet de rénovation ou de réhabilitation. Cependant, leur fragilité extrême rend toute manipulation risquée. Le papier, jauni et cassant par l’acidification, le pliage répété et l’exposition à la lumière, peut se désintégrer au moindre contact.

La première règle est d’éviter à tout prix les scanners à rouleaux, ou « feeders », couramment utilisés pour les plans modernes. Le mécanisme d’entraînement, la chaleur de la lampe et la courbure imposée au document sont autant de facteurs de destruction pour un plan centenaire. La méthode doit être aussi peu invasive que possible pour préserver l’original.

La solution professionnelle réside dans l’utilisation d’un scanner à plat grand format ou d’un système de numérisation par photographie zénithale. Ces technologies permettent de numériser le document sans aucun contact mécanique et sans le plier. L’éclairage est un autre point crucial : il doit être froid, de type LED, pour éviter de « cuire » le papier et d’accélérer sa dégradation. Le plan est simplement posé sur une vitre, et la tête de lecture ou l’appareil photo se déplace au-dessus de lui.

Pour les documents extrêmement fragiles, il est parfois nécessaire de les placer dans une pochette de protection en Mylar (un polyester transparent et chimiquement neutre) avant de les poser sur le scanner. Cela permet de les manipuler en toute sécurité. Faire appel à un service de numérisation spécialisé dans le patrimoine est souvent l’option la plus sage. Ces experts disposent du matériel adéquat et des compétences pour manipuler ces précieux documents, garantissant une copie numérique haute définition tout en assurant la survie de l’original pour les générations futures.

La maîtrise de la précision sur un plan de chantier est donc un art rigoureux, qui va bien au-delà du simple dessin. C’est un processus complet qui englobe la vérification, le choix du support, la clarté de la communication et l’organisation de l’information. Chaque étape, de la validation de l’échelle à la conservation du document, est un maillon d’une chaîne de confiance. Rompre un seul de ces maillons, c’est introduire un risque qui se chiffre en milliers d’euros et en semaines de retard. Pour que vos prochains plans soient un gage de sérénité et non une source de risque, confiez leur impression à des spécialistes qui maîtrisent chaque détail, de l’échelle au support.
